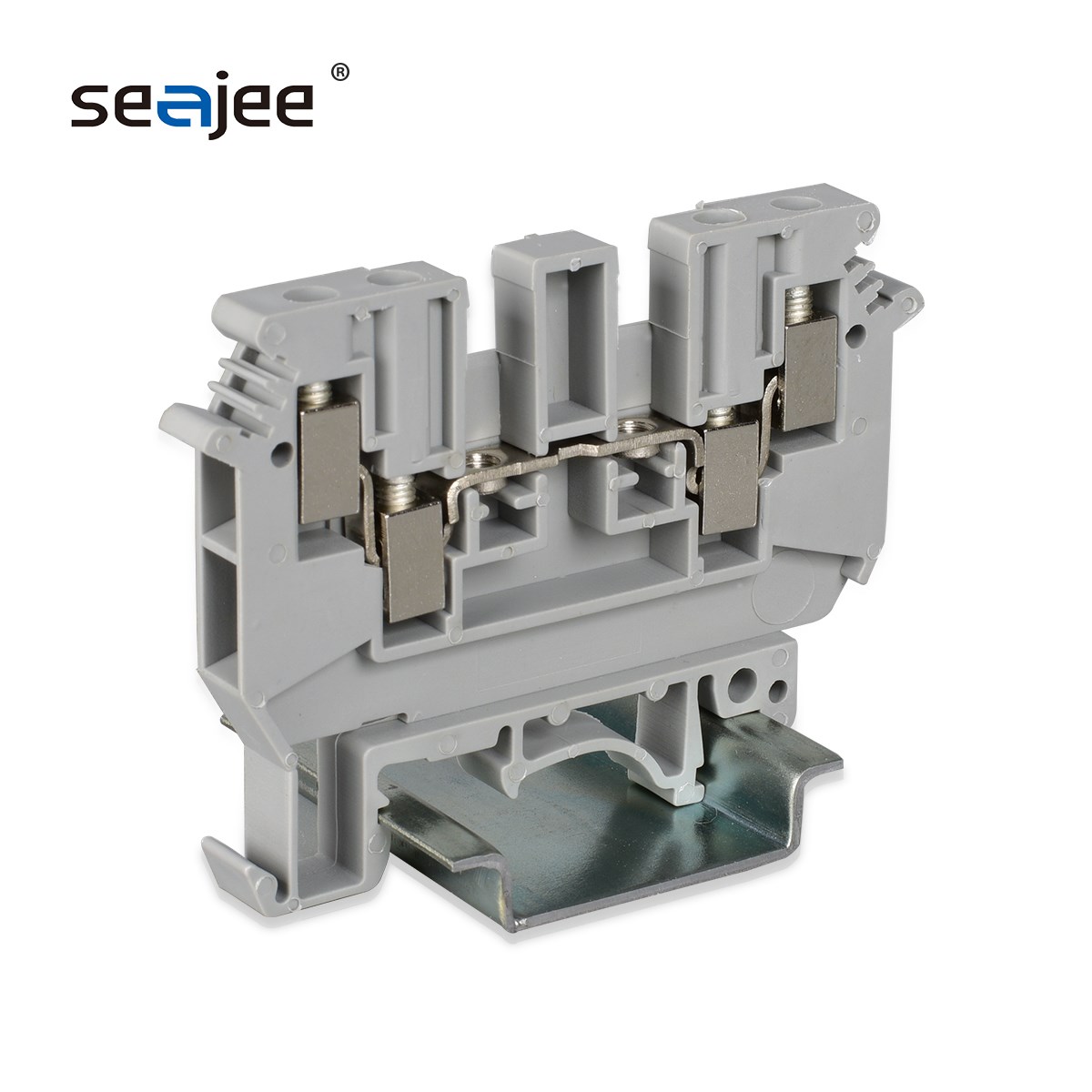

希捷UDK4雙進雙出接線端子采用框式螺釘設計，內部有雙彎折凹槽設計，能夠保證將四個接線孔串聯在一根導線上。接線框采用最大4平方毫米設計，電流過載32A，電壓690V。自鎖螺釘采用的是M3一字螺釘。對應橋接件為FBI10-6，橋接件安裝孔為雙排設計，可實現無限橋接。標記條為ZB6,其它配件信息可參考附件表。
UDK4雙接線端子用于多線并聯使用，在電路接線中可以根據具體需要把兩個線做一個并聯連接。
參數列表：
| 產品國際標準： | IEC60947-1 | GB14048 | ||
| 額定電壓電流： | 690V（伏特） | 32A（安培） | ||
| 標準接線范圍： | 最小線徑0.25mm | 最大線徑4mm | ||
| 接觸體材質： | 黃銅H62（主體采用黃銅鍍鋅，螺釘采用鐵鍍鋅） | |||
| 絕緣體材質： | PA66工程塑料 | |||
| 阻燃等級： | 94-V-0 | |||
| 產品標準尺寸： | 厚度 6.2mm | 寬度64mm | 高度47mm | |
配件列表：

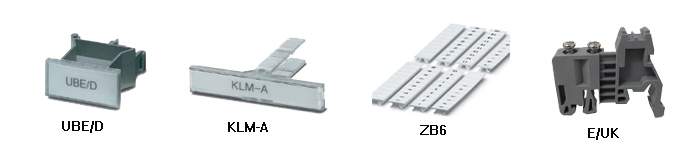

| UBE/D端子標記座，用于在導軌上端子的標記是識別號的書寫。 | KLM-A用于接線端子使用的時候用在中間的分組標記，用在固定件的中間安裝和標記識別。 | 標記條ZB6專業設計于UDK4系列端子使用，在通常的情況下可以使用空白標記書寫或者使用印字1-100字符，特殊字符可定做。 | E/UK通用端子終端固定件，用于端子的首尾起到固定端子的作用，通常在一組中使用兩個。 | |

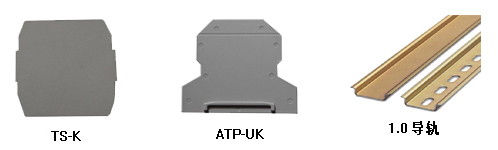

| TS-K專業設計用于UDK4接線端子的中間隔開端子與端子之間的聯系，主要用于在使用中心式連接件的時候起到絕緣效果。 | ATP-UK端子分組隔板用于在使用不同端子時候間隔和分斷端子與端子之間的聯系，也可起到間隔分組的效果。 | 導軌1.0系列用于接線端子的安裝與固定，在一般系列的導軌式接線端子中通常使用的是DZ47系列導軌，厚度1.0mm，寬度35mm，長度一米。通常的材質選用鋁或者鐵度五彩. | |

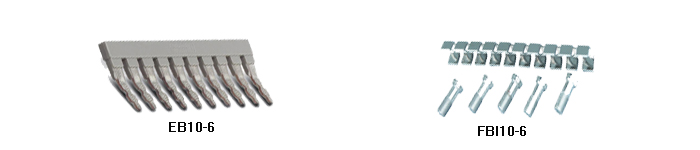

| EB10-6邊插式端子短接件用于UDK4系列接線端子的短接和連接，可根據具體情況剪短使用，可用于兩位到十位之間所有端子的連接。 | FBI10-6中心式端子短接件，專業設計用于UDK4接線端子相互之間的短路連接，根據不同的情況可選用2-10位分別連接。 | |||
